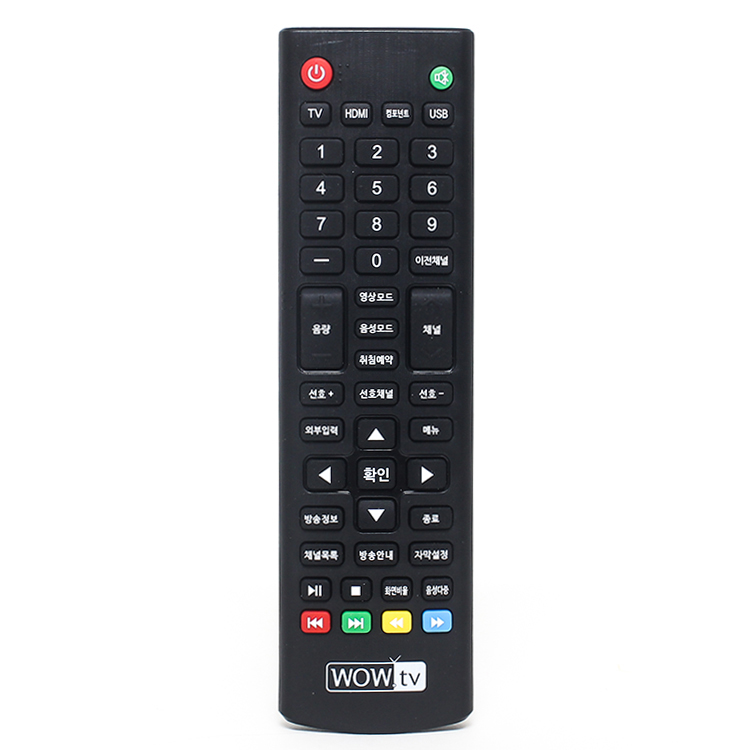

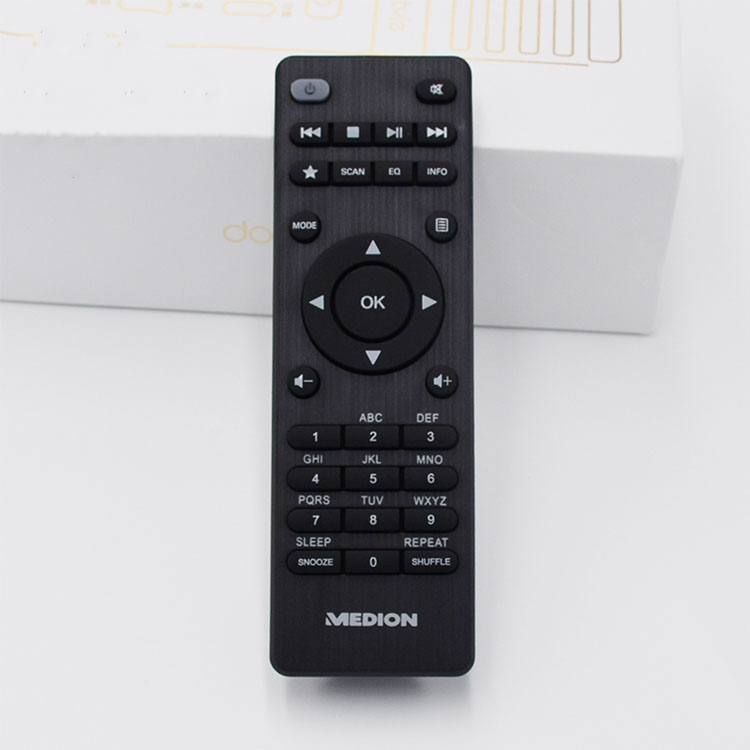

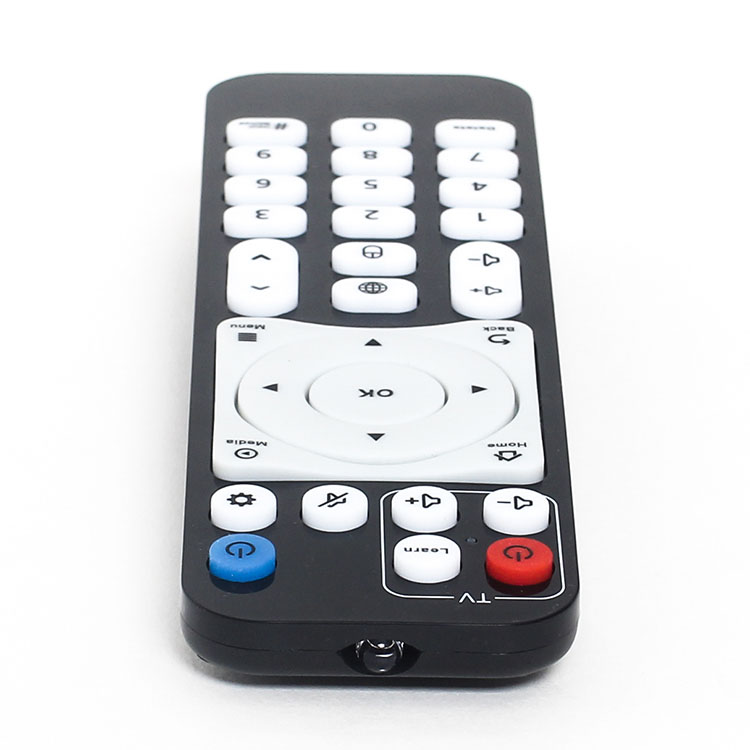

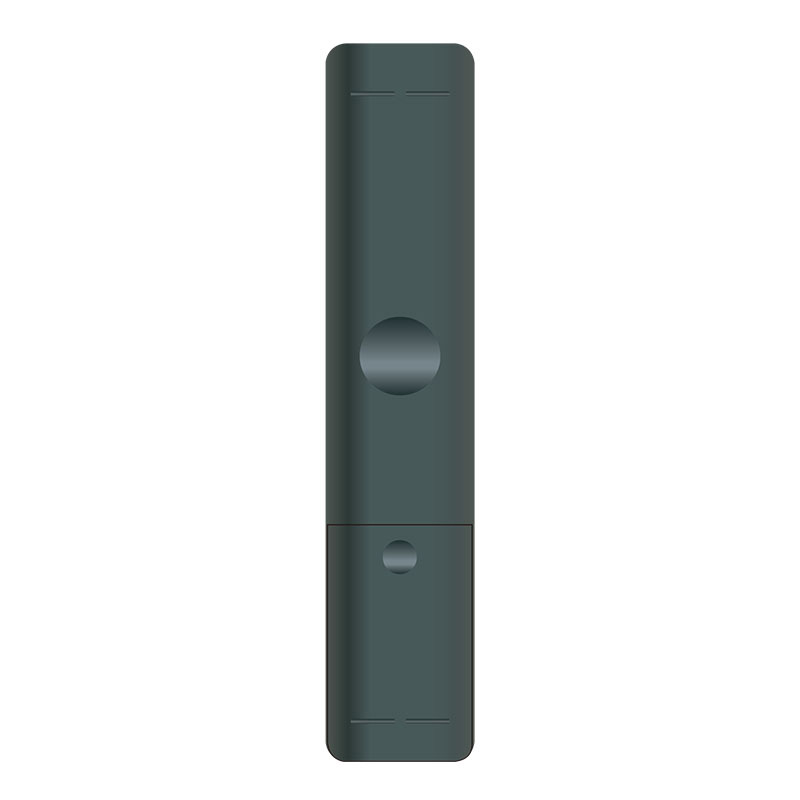

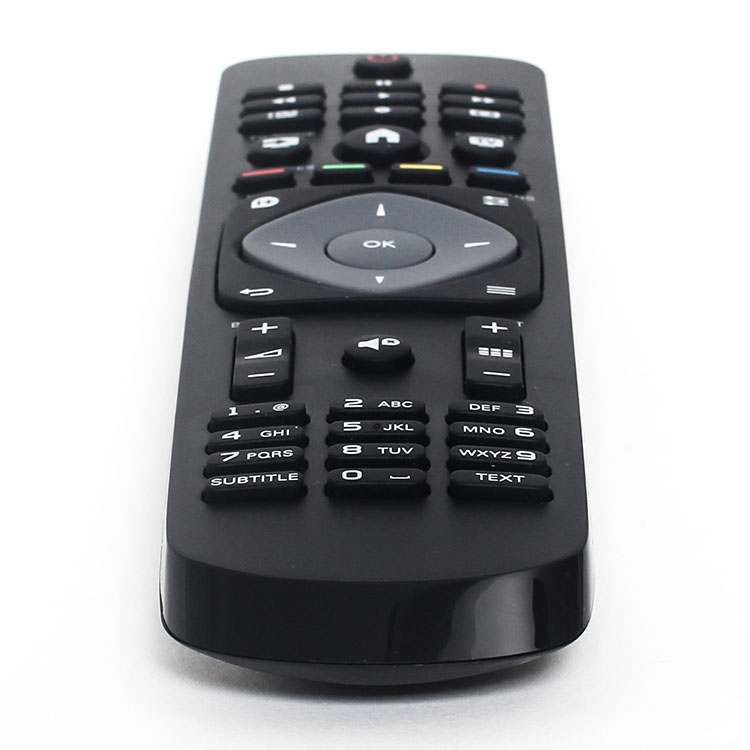

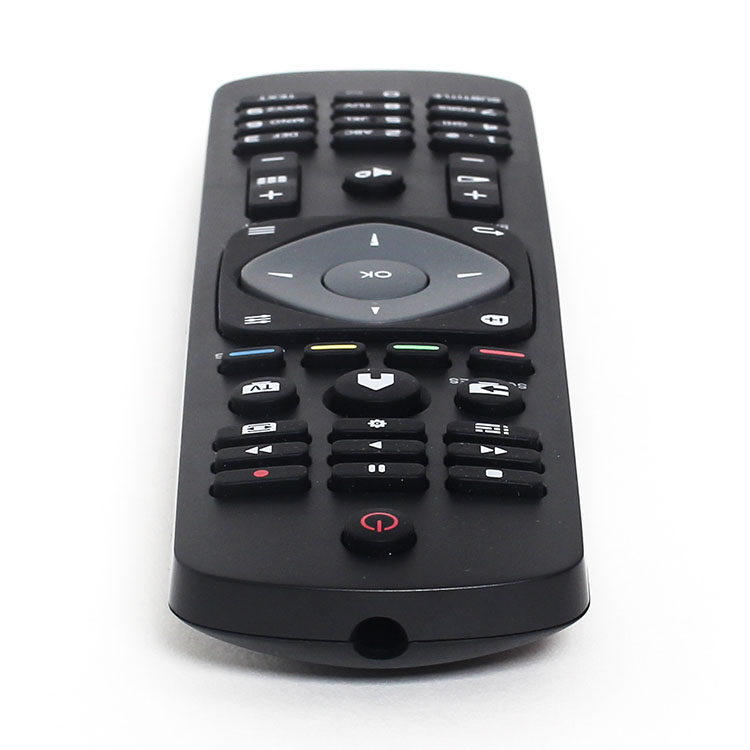

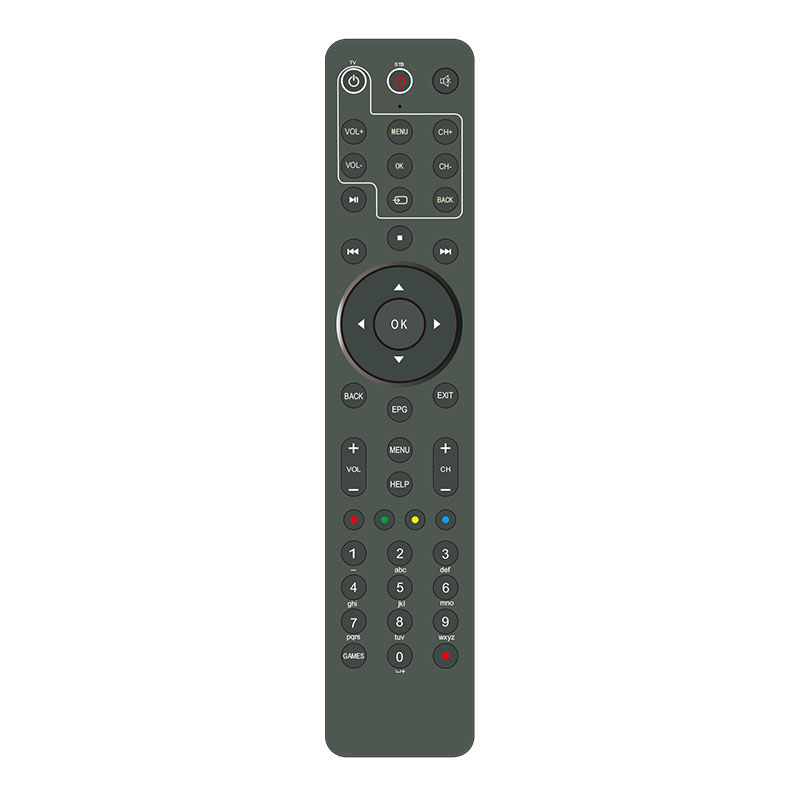

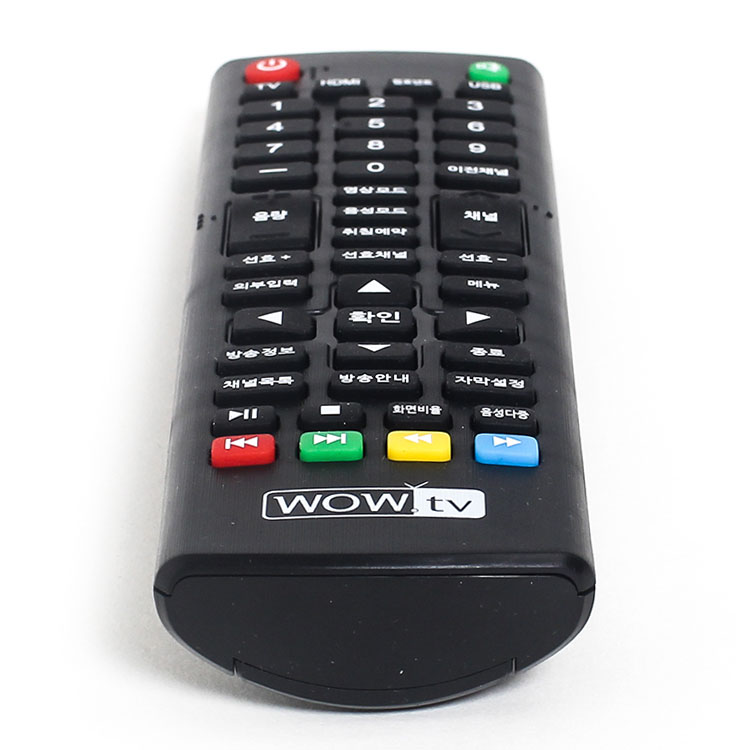

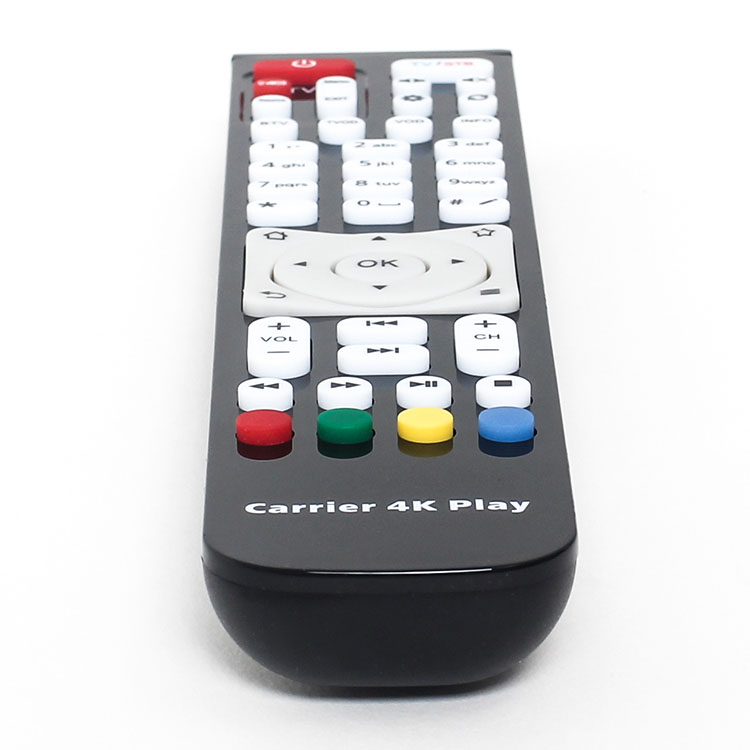

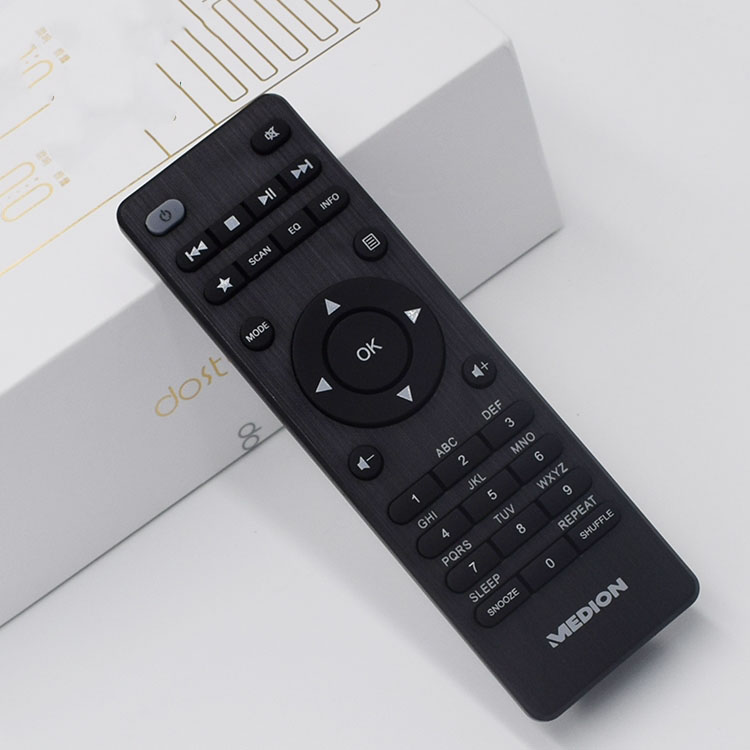

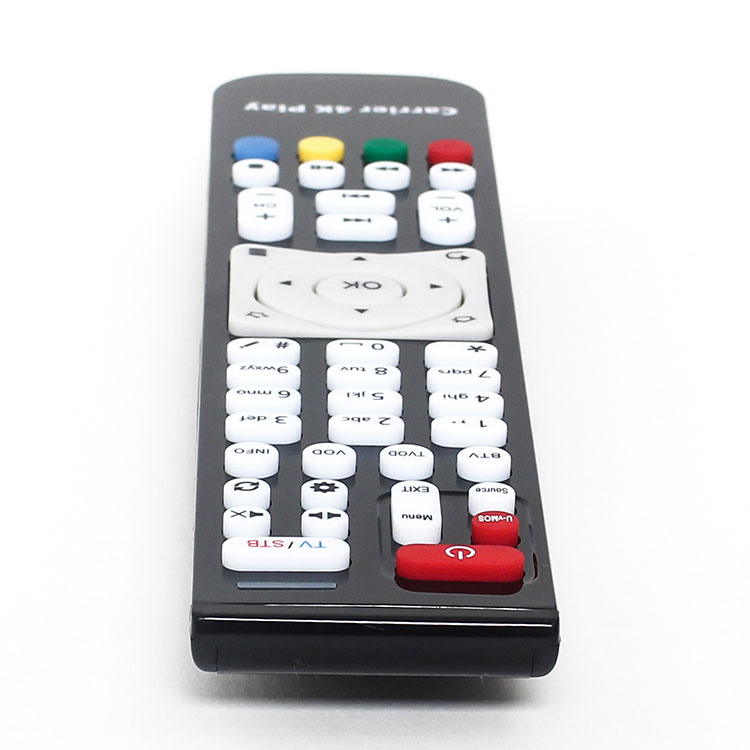

IR kaugjuhtimispult

1. Sobib kodeeritud infrapuna puldiga kodumasinatele;

2. saab kaugjuhtida mitut kodumasinat;

3. Sellel on õppimis-/juhtimismultipleksimisklahv, 5–10 seadme valikuklahvi ja 10–20 funktsioonijuhtklahvi.Seadme valikuklahv ja iga funktsiooni juhtklahv teostavad ühiselt seadme juhtimist;

4. Seadme valikuklahvi ja erinevaid funktsioonide juhtnuppe saab kasutada mitme seadme ühiste funktsioonide õppimiseks ja juhtimiseks;

5. Madal hind ja tugev häiretevastane võime.

Saada meile e-kiri

Toote üksikasjad

Tootesildid

Funktsioon

1. Sobib kodeeritud infrapuna puldiga kodumasinatele;

2. saab kaugjuhtida mitut kodumasinat;

3. Sellel on õppimis-/juhtimismultipleksimisklahv, 5–10 seadme valikuklahvi ja 10–20 funktsioonijuhtklahvi.Seadme valikuklahv ja iga funktsiooni juhtklahv teostavad ühiselt seadme juhtimist;

4. Seadme valikuklahvi ja erinevaid funktsioonide juhtnuppe saab kasutada mitme seadme ühiste funktsioonide õppimiseks ja juhtimiseks;

5. Madal hind ja tugev häiretevastane võime.

Põhimõte

Kaugjuhtimispult koosneb infrapuna vastuvõtu- ja edastusahelast, signaali konditsioneerimisahelast, keskkontrollerist 8031, programmi- ja andmemälust, klaviatuurist ja olekunäidiku vooluringist.

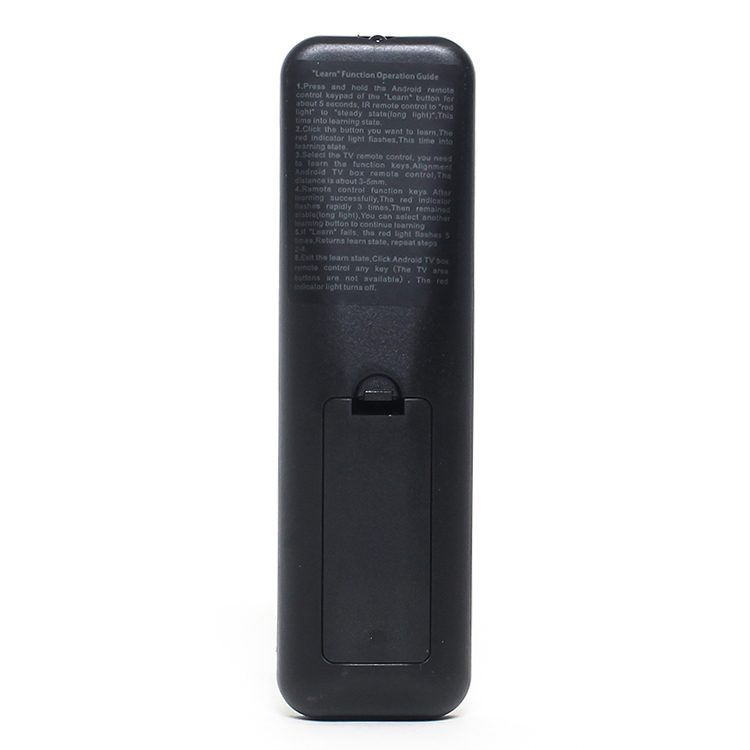

Kaugjuhtimispuldil on kaks olekut: õppimise olek ja juhtimisolek.Kui kaugjuhtimispult on õppimisolekus, hakkab iga kord, kui kasutaja vajutab juhtnuppu, infrapuna vastuvõtuahel välist infrapunasignaali vastu võtma ja samal ajal teisendab selle elektrisignaaliks ning seejärel läbib tuvastamise, kujundamise, võimenduse ja seejärel proovib CPU seda regulaarselt.Iga diskreetimispunkti binaarandmed salvestatakse selleks ette nähtud salvestusseadmesse, milles on 8 bitti seadme hilisemaks juhtimiseks.Kui kaugjuhtimispult on juhtimisrežiimis, siis iga kord, kui kasutaja vajutab juhtklahvi, loeb CPU määratud salvestusseadmest binaarandmete jada ja väljastab seeriaviisiliselt (bittide ja bittide vaheline intervall on võrdne ajaintervalliga diskreetimise ajal ) Signaali hoidmisahelasse teostab modulatsiooniahel samal ajal signaali modulatsiooni.Pärast modulatsioonisignaali võimendamist kiirgab see infrapunakiirgust kiirgava dioodi kaudu, et realiseerida klahvile vastava seadme funktsiooni juhtimine.
