Turul on üha rohkem traadita mooduleid, kuid need võib laias laastus jagada kolme kategooriasse:
1. ASK superheterodüüni moodul: meid saab kasutada lihtsa kaugjuhtimispuldina ja andmeedastusena;

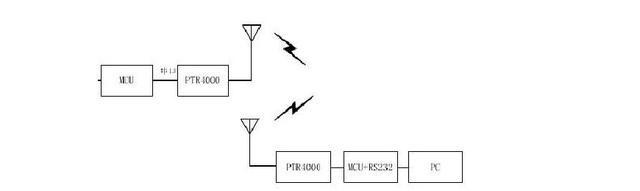

2. Juhtmeta transiiveri moodul: see kasutab peamiselt ühe kiibiga mikroarvutit, et juhtida traadita moodulit andmete saatmiseks ja vastuvõtmiseks.Tavaliselt kasutatavad modulatsioonirežiimid on FSK ja GFSK;
3. Juhtmeta andmeedastusmoodul kasutab andmete vastuvõtmiseks ja saatmiseks peamiselt jadapordi tööriistu, mida on klientidel lihtne kasutada.Turul olevaid juhtmevabasid mooduleid kasutatakse nüüd laialdaselt sagedustega 230MHz, 315MHz, 433MHz, 490MHz, 868MHz, 915MHz, 2,4GHz jne.
See artikkel tutvustab peamiselt 433M ja 2,4G traadita moodulite funktsioonide võrdlust.Kõigepealt peame teadma, et 433M sagedusvahemik on 433,05–434,79 MHz, samas kui 2,4 G sagedusvahemik on 2,4–2,5 GHz.Need kõik on Hiinas litsentsivabad ISM-i (tööstuslikud, teaduslikud ja meditsiinilised) avatud sagedusalad.Neid sagedusribasid pole vaja kasutada.Vaja on taotleda luba kohalikult raadio juhtkonnalt, nii et neid kahte sagedust on laialdaselt kasutatud.
Mis on 433 MHz?
433MHz juhtmevaba transiiveri moodul kasutab kõrgsageduslikku raadiosagedustehnoloogiat, seega nimetatakse seda ka RF433 raadiosageduslikuks väikeseks mooduliks.See koosneb ühest IC-raadiosageduslikust esiosast, mis on toodetud täielikult digitaaltehnoloogia abil, ja ATMELi AVR-i ühe kiibiga mikroarvutist.See suudab andmesignaale suurel kiirusel edastada ning juhtmevabalt edastatud andmeid pakkida, kontrollida ja parandada.Kõik komponendid vastavad tööstuslikule tasemele, stabiilsed ja töökindlad, väikesed ja hõlpsasti paigaldatavad.See sobib paljudes valdkondades, nagu valvesignalisatsioon, juhtmevaba arvestite automaatne lugemine, kodu- ja tööstusautomaatika, kaugjuhtimispult, traadita andmeedastus ja nii edasi.
433M-il on kõrge vastuvõtutundlikkus ja hea difraktsioonivõime.Üldjuhul kasutame ülem-alluv sidesüsteemide rakendamiseks 433MHz tooteid.Sel moel on ülem-alluv topoloogia tegelikult nutikas kodu, mille eelisteks on lihtne võrgustruktuur, lihtne paigutus ja lühike sisselülitusaeg.Sagedusi 433MHz ja 470MHz kasutatakse nüüd arukate arvestite lugemistööstuses laialdaselt.
433 MHz rakendamine nutikas kodus
1. Valgustuse juhtimine
Juhtmeta raadiosagedusliku valgustuse juhtimissüsteem koosneb nutika paneeli lülitist ja dimmerist.Dimmerit kasutatakse käsusignaalide saatmiseks ja vastuvõtmiseks.Käsklused edastatakse kodu elektriliini asemel raadio teel.Iga paneeli lüliti on varustatud erineva kaugjuhtimispuldi tunnuskoodiga.Need koodid kasutavad 19-bitist tuvastustehnoloogiat, mis võimaldab vastuvõtjal iga käsku täpselt tuvastada.Isegi kui naabrid seda samal ajal kasutavad, ei teki nende kaugjuhtimispuldi häirete tõttu kunagi edastusvigu.
2. Juhtmevaba nutipesa
Juhtmeta nutikate pistikupesade seerias kasutatakse peamiselt traadita raadiosagedustehnoloogiat mittekaugjuhtimisseadmete (nt veesoojendid, elektriventilaatorid jne) võimsuse kaugjuhtimiseks, mis mitte ainult ei lisa neile juhtmevaba kaugjuhtimispuldi funktsiooni. seadmeid, vaid säästab ka suurimal määral energiat ja tagab ohutuse.
3. Teabeseadmete juhtimine
Infoseadmete juhtimine on multifunktsionaalne kaugjuhtimissüsteem, mis ühendab infrapunajuhtimise ja juhtmevaba juhtimise.Sellega saab juhtida kuni viit infrapunaseadet (näiteks: teler, konditsioneer, DVD, võimsusvõimendi, kardinad jne) ja juhtmeta seadmeid, nagu lülitid ja pistikupesad.Infoseadme kontroller saab edastada tavaliste infrapunaseadmete kaugjuhtimispuldi koode, õppides asendama originaalseadme kaugjuhtimispulti.Samas on tegemist ka juhtmevaba kaugjuhtimispuldiga, mis suudab edastada juhtsignaale sagedusega 433,92MHz, seega saab selles sagedusalas juhtida nutikaid lüliteid, nutipesasid ja juhtmevaba infrapunatranspondreid.
2,4 GHz rakenduspunkt on võrguprotokoll, mis on välja töötatud selle kiire edastuskiiruse alusel.
Kokkuvõttes saame valida erineva sagedusega mooduleid vastavalt erinevatele võrgumeetoditele.Kui võrgumeetod on suhteliselt lihtne ja nõuded on suhteliselt lihtsad, ühel ülemseadmel on mitu alamseadet, hind on madal ja kasutuskeskkond on keerulisem, saame kasutada 433 MHz traadita moodulit;Suhteliselt öeldes, kui võrgu topoloogia on keerulisem ja funktsionaalsem, on teie parim valik lai valik tooteid, millel on tugev võrgukindlus, madala energiatarbimise nõuded, lihtne arendus ja 2,4 GHz võrgufunktsioon.
